適用范圍：

◇適用于爆炸性氣體環境1區、2區場所;

◇適用于II A、II B類爆炸性'氣體環境;

◇適用于可燃性粉塵環境21區、22區場所;

◇適用于T1~T6組溫度組別;

◇廣泛用于石油開采、煉油、化工、海洋石油平臺、油輪等易燃易爆氣體環境，也用于軍工、金屬加工等可燃性粉塵場所。

主要技術參數：

支路額定電流：1A、2A、4A、 6A、10A、16A、 20A、 25A、 32A. 40A、 50A、 63A

防護等級：IP66

防腐等級：WF1、*WF2

總開關配置：iC65、CM1或GSM1

支路開關配置：1P或2P iC65系列開關以及各種帶漏電保護功能，正常配置為1P

母線腔配置：內部設有BD8060防爆指示燈和分線裝置

接線腔配置：接線腔配置的接線端子為國際知名品牌端子

引入口配置：引入裝置規格為G1/2"~G3",并可根據要求進行特制

進出線口方向：下進下出或下進上

出安裝方式：掛式成立式

產品特色：

◇本產品全面推出新型優化全新的設計方案，優化了內部元件，進出線腔接線端子，面板布局配置等，使產品結構合理;

◇新型專專利操作機構，結構簡潔合理、通用性強、操作方便、手感好;

◇本產品于開關箱采用隔爆型結構，母線箱及出線箱采用增安型結構;

◇本產品采用模塊結構，各種回路可 以自由選擇組合;

◇防爆系列產品開關手棲可制成金屬材質，常規為PC塑料;

◇總開關分開關操作面板顏色區分明顯，便于現場識別;

◇可根據用戶要求，內裝斷路器、交流接觸器、**轉換開關;

◇熱繼電器、熔斷器、互感器、電表等電器元件;

◇密封條采用線澆發泡一次成形先進工藝，具有高防護性能;

◇可從顏色或形式上來區分總開關和分開關;

◇開關手柄可配置掛鎖，防止誤操作;

◇開關操作機構簡單實用，動作可靠;

◇鋼管或電纜布線均可;

◇立式配相應安裝架;

◇有特殊要求可特制。

產品選型表

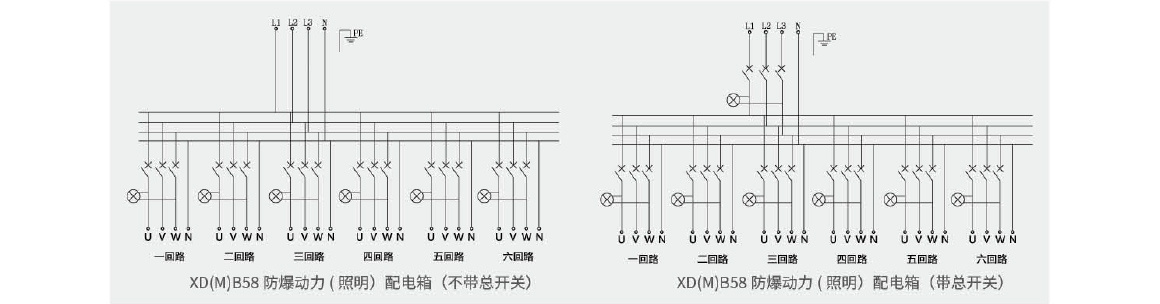

電氣原理圖：

訂貨須知

◇用戶在訂貨時，須根據“型號規格含義”注明配電箱的的回路數，各回路相應的電流、斷路器的極數以及交流接觸器、**轉換開關，熱繼電器、熔斷器的參數，若需帶漏電功能，則請另外注明，若需帶總開關，則注明總開關的電流及極數,并注明進出線方向，進出線規格及對應的數量;

◇在一般情況下，用戶需提供配電電氣系統圖，我司根據用戶要求配置**制造方案經用戶確認后制造;

◇有其它特殊要求請注明。
